1.1 延伸：把三路数据合成一个位姿，中间隔着三道坎#

论文点出了”为什么要融合”，但没有展开”融合具体怎么做”。真动手时，横在中间的是三件必须先解决的事：

① 时间同步是三件事里最容易被低估的。 真实系统里各路传感器不但频率不同，延迟也不同：IMU 几乎无延迟，而 GPS 从测量到送达飞控通常有一百多毫秒的滞后。开源飞控 PX4 的 EKF2 用的办法很值得借鉴——它维护一条”延迟融合时轴”：所有传感器先按时间戳压进 FIFO 缓冲，滤波器每次推进到某个历史时刻，再从这个时刻附近取出各路观测一起融合。它的 EKF2_GPS_DELAY 参数默认值就是 110 ms，专门用来补偿 GPS 的测量延迟。

② 外参标定要在融合前做掉。相机、雷达、IMU 的安装位置不同，同一障碍物在各自坐标系里的坐标是不同的，必须通过离线标定求出「传感器 → 机体」的变换矩阵，融合时先统一。

③ 还有一个隐蔽的问题：融合完的状态，比传感器本身还”旧”。 因为要等各路延迟不同的观测到齐，滤波器输出的是过去某一时刻的状态。PX4 的解决办法是再串一级”输出预测器”：用缓冲的 IMU 数据把那个偏旧的状态向前外推到当前时刻，再交给控制器。这一级在实时系统里不能省——否则控制器拿到的永远是百毫秒前的信息。

判断一个融合框架好不好，先看它怎么处理时间

只讲”融合多种传感器”而不讲时间同步与延迟补偿的方案，基本可以判定没上过真机。

因为频率和延迟的差异是物理事实，不会因为算法写得漂亮就消失。这也是我后来回头看这篇论文时，觉得最该补的一块。

1.2 延伸：从「互补滤波」到卡尔曼滤波#

把 IMU 和三路外部观测合起来，最朴素的写法是互补滤波：让 IMU 负责高频（动态响应好），让外部观测负责低频（不漂），用一个高通加一个低通把两者叠起来：

$\hat{\theta}(s) = \underbrace{\frac{s}{s+\frac{1}{\tau}}}_{\text{高通} \to \text{IMU}} \theta_{\text{IMU}}(s) + \underbrace{\frac{1}{s+\frac{1}{\tau}}}_{\text{低通} \to \text{外部观测}} \theta_{\text{观测}}(s)$

它的优点是算得极快、调参只有一个 $\tau$；缺点是同一个 $\tau$ 兼顾不了”抗漂”和”抗噪”，也没法表达”这个观测不可信”。

真实系统基本都会过渡到扩展卡尔曼滤波（EKF）。它的结构非常清晰，就两步：

预测（用 IMU 把状态推一步，同时把协方差一起推，不确定性变大）：

$\hat{x}_{k}^{-} = f(\hat{x}_{k-1}, u_k), \qquad P_{k}^{-} = F_k P_{k-1} F_k^{\top} + Q_k$

更新（来了观测就校正，用卡尔曼增益决定”信自己多少、信观测多少”）：

$K_k = P_{k}^{-} H_k^{\top}\left(H_k P_{k}^{-} H_k^{\top} + R_k\right)^{-1}$

$\hat{x}_k = \hat{x}_{k}^{-} + K_k\left(z_k - H_k \hat{x}_{k}^{-}\right), \qquad P_k = (I - K_k H_k) P_{k}^{-}$

这里几个量值得掰开说：

• $Q_k$ 是过程噪声：你有多不信任自己的运动模型（比如 IMU 的零偏、颠簸）
• $R_k$ 是观测噪声：你有多不信任这次观测（比如 GPS 的星数少，$R$ 就写大）
• $K_k$ 是自动权衡出来的：$R$ 大则 $K$ 小（不太相信观测），$P^{-}$ 大则 $K$ 大（不太相信自己）

这就是它比互补滤波强的地方——“两边各信多少”是算出来的，不是一个固定的 $\tau$。

业界成熟的 EKF 实现通常把状态扩到 20 多个维度（PX4 的 EKF2 是 24 状态）：除了位置、速度、姿态，还要把陀螺零偏、加速度计零偏、地磁矢量、风扰动等一起估掉。原因正是下面这段演示要说明的问题。

1.3 延伸：一段能跑的 EKF 融合#

下面这段代码模拟了一个很典型的场景：IMU 以 200 Hz 高频输出但含零偏，位置观测以 10 Hz 低频到来。为了让对比有意义，我把 IMU 零偏也放进了状态向量里一起估。

1
# 依赖：Python 3.10+，numpy
2
# 演示：IMU 纯积分 vs EKF 融合（IMU 高频 + 位置传感器低频）
3
import numpy as np
4

5
rng = np.random.default_rng(0)
6

7
DT      = 0.005          # IMU 周期 200 Hz
8
GPS_EVERY = 20           # 每 20 个 IMU 采样来一次位置观测 -> 100 ms
9
STEPS   = 4000           # 20 s
10

13 collapsed lines
11
# ---- 真值：匀加速直线运动 ----
12
A_TRUE  = 0.3            # m/s^2
13
BIAS_TRUE = 0.05         # IMU 零偏，纯积分就是被它拖垮的
14

15
# ---- 传感器（含噪）----
16
acc_meas = A_TRUE + BIAS_TRUE + rng.normal(0.0, 0.15, STEPS)   # IMU 加速度（含零偏 + 噪声）
17
pos_meas = np.full(STEPS, np.nan)
18
p_true = np.zeros(STEPS); v_true = np.zeros(STEPS)
19
for k in range(1, STEPS):
20
    v_true[k] = v_true[k - 1] + A_TRUE * DT
21
    p_true[k] = p_true[k - 1] + v_true[k - 1] * DT + 0.5 * A_TRUE * DT ** 2
22
for k in range(0, STEPS, GPS_EVERY):                 # 低频位置观测，单独加 1 m 噪声
23
    pos_meas[k] = p_true[k] + rng.normal(0.0, 1.0)
24

25
# ---- EKF：状态 [p, v, b]，把 IMU 零偏也一起估出来 ----
26
F = np.array([[1.0, DT, -0.5 * DT ** 2],
27
              [0.0, 1.0,        -DT],
28
              [0.0, 0.0,        1.0]])
29
B = np.array([0.5 * DT ** 2, DT, 0.0])
30
Q = np.diag([1e-6, 1e-4, 1e-9])       # 过程噪声
31
R = np.array([[1.0 ** 2]])            # 位置观测噪声
32

33
H = np.array([[1.0, 0.0, 0.0]])
34
x = np.zeros(3)                       # 估计的状态
35
P = np.eye(3) * 1.0
36

37
p_raw, v_raw = 0.0, 0.0               # 纯积分对照
38
err_raw, err_ekf, bias_est = [], [], []
39

40
for k in range(STEPS):
41
    # --- 预测：用 IMU 推一步 ---
42
    x = F @ x + B * acc_meas[k]
43
    P = F @ P @ F.T + Q
44

45
    # --- 更新：有位置观测就校正 ---
46
    if not np.isnan(pos_meas[k]):
47
        y = pos_meas[k] - H @ x
48
        S = H @ P @ H.T + R
49
        K = P @ H.T @ np.linalg.inv(S)
50
        x = x + K @ y
51
        P = (np.eye(3) - K @ H) @ P
52

53
    # --- 对照：IMU 纯积分（不知道有零偏，误差会二次方发散）---
54
    p_raw += v_raw * DT + 0.5 * acc_meas[k] * DT ** 2
55
    v_raw += acc_meas[k] * DT
56

57
    err_raw.append(abs(p_raw - p_true[k]))
58
    err_ekf.append(abs(x[0] - p_true[k]))
59
    bias_est.append(x[2])
60

61
print(f"20 s 后位置误差：IMU 纯积分 {err_raw[-1]:6.2f} m  |  EKF {err_ekf[-1]:5.2f} m")
62
print(f"位置误差均值：   IMU 纯积分 {np.mean(err_raw):6.2f} m  |  EKF {np.mean(err_ekf):5.2f} m")
63
print(f"零偏估计：真值 {BIAS_TRUE:.3f}  →  EKF 收敛到 {bias_est[-1]:.3f} m/s^2")

实测输出：

1
20 s 后位置误差：IMU 纯积分   9.28 m  |  EKF  0.35 m
2
位置误差均值：   IMU 纯积分   3.09 m  |  EKF  0.28 m
3
零偏估计：真值 0.050  →  EKF 收敛到 0.032 m/s^2

20 秒里纯积分漂了 9.28 m，融合后压到 0.35 m。这就是论文那句”IMU 积分误差随时间累积”的具体量级——它不是一个抽象的缺点，而是一个随时间平方增长的位置误差，不融合根本没法用来定位。

零偏为什么只收敛到 0.032，而不是真值 0.050？

这不是代码写错了，而是一个很本质的现象：在匀加速运动下，加速度计零偏和真实加速度是不可分辨的。

0.05 的零偏 + 0.3 的真实加速度 和 0 的零偏 + 0.35 的真实加速度，在 IMU 输出上完全一样。滤波器只能靠位置观测的”不漂”来反推零偏，所以收敛得慢，20 秒只能收敛到一半。

要真正把零偏估准，得靠机动激励——让飞行器做变速/转向动作，不同方向的加速度把零偏”晒”出来。这也是为什么很多飞控要求起飞前必须先做静止初始化。

顺带一提，这个”可观性”问题在工程上还有个好用的判据：你在数据里看到的偏差，究竟该归给状态还是归给传感器误差，取决于运动有没有充分激励。这一点在调参时特别容易被误判成”这个传感器坏了”。

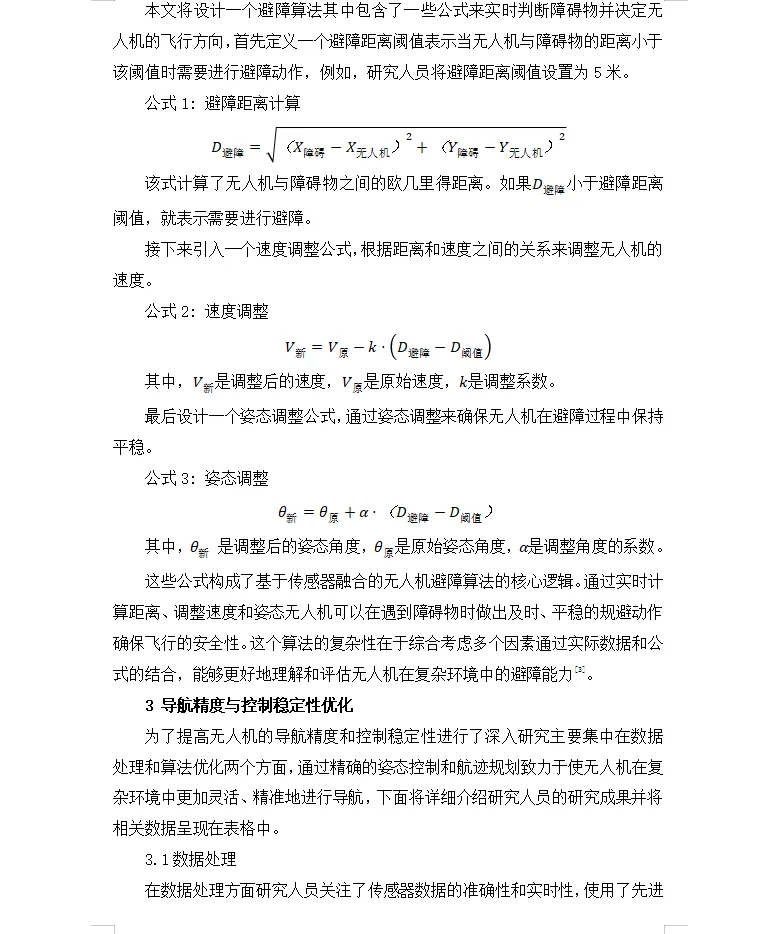

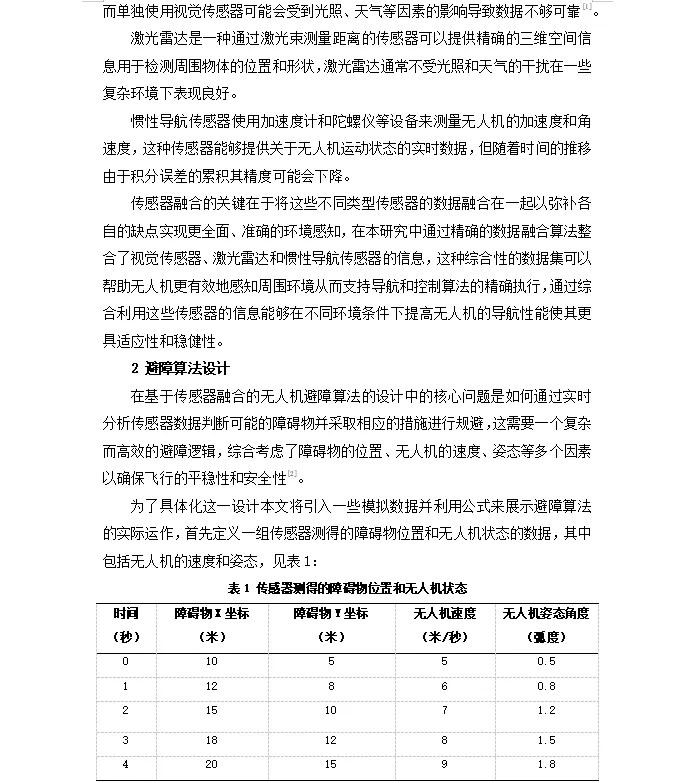

2.1 论文的三条公式#

公式 1：避障距离计算。先定义避障距离阈值（本研究中设为 5 米）：当无人机与障碍物的距离小于该阈值时，就需要执行避障动作。无人机与障碍物之间的欧几里得距离：

$D_{\text{避障}} = \sqrt{(X_{\text{障碍}} - X_{\text{无人机}})^2 + (Y_{\text{障碍}} - Y_{\text{无人机}})^2}$

若 $D_{\text{避障}}$ 小于避障距离阈值，即表示需要启动避障。

**公式 2：速度调整。**依据距离与速度的关系调整无人机速度：

$V_{\text{新}} = V_{\text{原}} - k \cdot (D_{\text{避障}} - D_{\text{阈值}})$

其中 $V_{\text{新}}$ 是调整后的速度，$V_{\text{原}}$ 是原始速度，$k$ 是调整系数。

**公式 3：姿态调整。**通过姿态调整确保无人机在避障过程中保持平稳：

$\theta_{\text{新}} = \theta_{\text{原}} + \alpha \cdot (D_{\text{避障}} - D_{\text{阈值}})$

其中 $\theta_{\text{新}}$ 是调整后的姿态角度，$\theta_{\text{原}}$ 是原始姿态角度，$\alpha$ 是调整角度的系数。

这三个公式的关系

三个公式构成一套”感知 → 减速 → 转姿”的串联逻辑：

1. 公式 1 判断会不会撞（距离是否越界）
2. 公式 2 决定要不要慢下来（距离越近、减得越多）
3. 公式 3 决定往哪边偏（同时调整姿态保持平稳）

它们通过实时计算距离、调整速度和姿态，让无人机在遇到障碍物时能做出及时、平稳的规避动作。论文也指出，这个算法的复杂性正体现在”综合考虑多个因素”上——通过实际数据与公式的结合，才能更好地理解和评估无人机在复杂环境中的避障能力。

2.2 延伸：这三条公式其实就是「一个比例控制器」#

把公式 2 和公式 3 抄近一点看：

$V_{\text{新}} = V_{\text{原}} - k \cdot \underbrace{(D_{\text{避障}} - D_{\text{阈值}})}_{\text{误差 } e}$

如果把 $(D_{\text{避障}} - D_{\text{阈值}})$ 看成误差 $e$，那么这两条式子就是标准的比例控制：输出 = 系数 × 误差。$k$ 和 $\alpha$ 就是比例增益。

这个等价关系很有用，因为它一次性带来了三个已知结论：

最后一条是这个方案最本质的局限：纯比例控制只能”按误差线性回应”，做不到”提前留出安全余量”。而避障恰恰是个需要余量的场景。

（先别往下看，自己推一下：当 $D_{\text{避障}}$ 恰好等于阈值时，公式 2 和公式 3 给出的调整量是多少？两个式子里的 $(D_{\text{避障}} - D_{\text{阈值}})$ 都等于 0，所以速度不变、姿态不变——飞行器就停在”刚好要撞”的边界上，不做任何反应。这就是”纯比例不给余量”的数学根源：误差为零时控制量为零，于是它天然缺少”离远一点”的驱动力。）

三个公式里没出现”速度方向”

公式 1 用的是欧氏距离，是个标量，它不含方向信息。

这意味着一个很实际的漏洞：无人机以 10 m/s 迎面冲向障碍物，和背对着障碍物以 10 m/s 远离，只要距离相同，算出来的 $D_{\text{避障}}$ 完全一样，公式 2、3 给出的调整量也完全相同。

换句话说，这套判据分不清”正在靠近”和”正在远离”。要补上这个信息，就得引入下面这个量。

2.3 延伸：更常用的判据——碰撞时间 TTC#

真正决定”危不危险”的不是距离，而是距离 ÷ 接近速度，也就是碰撞时间（Time To Collision, TTC）：

$\text{TTC} = \frac{D_{\text{避障}}}{\max\left(-\dfrac{dD}{dt},\ \varepsilon\right)}$

分母是接近速率（距离的负导数），加 $\varepsilon$ 只是防止除零。TTC 的物理含义很直白：按当前速度不变，还有多少秒会撞上。

它比纯距离判据好在三点：

• 含了速度信息：正以 10 m/s 迎面冲来（TTC = 1 s）和静止悬停（TTC → ∞）被明确区分开
• 量纲统一：单位是秒，阈值可以直接按”人的反应时间/飞控的刹车距离”来定，容易理解也容易调
• 天生适合多机与动态障碍：对方也在动时，距离判据会失效，TTC 仍然成立

不同判据的对照：

下面这段就是把「距离判据」升级成「TTC 判据」的改动思路，用 diff 的写法看更清楚：

1
def should_avoid(D, closing_speed, D_threshold=5.0, tau=2.0):
2
    # 只比距离：分不清正在靠近还是正在远离
3
    return D < D_threshold
4
    # 先看距离有没有进到警戒圈
5
    if D >= D_threshold:
6
        return False
7
    # 再看"还有几秒会撞上"：速度方向不同，结论就不同
8
    if closing_speed <= 1e-3:      # 没在接近，其实不用避
9
        return False
10
    return D / closing_speed < tau

为什么”阈值 5 米”这种写法在工程上很难落地

论文把避障阈值定为 5 米。但如果飞机速度从 5 m/s 提到 15 m/s，5 米的预警距离就只有 0.33 秒——扣掉传感器延迟、算法耗时和执行器响应，实际已经来不及了。

所以工程上更稳的做法是把阈值写成速度的函数（或直接用 TTC）：D_threshold = 刹车距离 + 安全余量，其中刹车距离随速度平方增长。这样阈值会自己跟着速度调整，高速时自动变宽。

2.4 延伸：从「障碍物坐标列表」到「体素占据栅格」#

论文的表 1 是一种很”教科书”的表示：把障碍物存成坐标点。这在仿真里很方便，但真机上有两个问题：

1. 激光雷达一秒回来的是几十万个点，逐个当障碍物去算距离根本算不过来
2. 障碍物不是点，是有体积的形状，用点表示会丢掉”这个方向有多宽”的信息

现实中的做法是先把空间离散成一个三维格网，每个格子标记”有没有被占据”，这就是体素占据栅格（voxel occupancy grid）：

$M(i,j,k) = \begin{cases} 1, & \text{该体素被占据} \\ 0, & \text{该体素空闲} \end{cases}$

点云落进哪个格子，就把哪个格子置 1（实际实现里还会用概率滤波处理噪点，避免一个飞点就在地图上戳出一堵墙）。

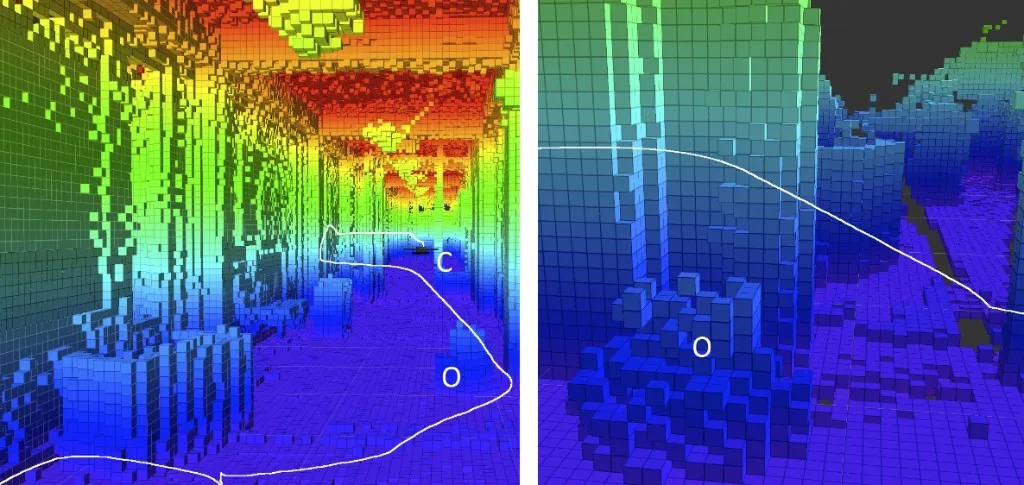

上图是这类地图的一个典型样子：颜色不是装饰，而是高度的映射（红=高、蓝=低），这样一眼就能看出三维结构；白线是规划器在栅格地图里搜出来的轨迹。可以看到它绕着障碍的凸起走，而不是贴着走。

**但这张图里最关键的其实是没画出来的那一步。**栅格只回答了”这个格子能不能走”（是离散的是/否），而规划器和控制器需要的是”离最近的障碍还有多远”（是连续的数值）。把前者变成后者，靠的是 ESDF（欧氏符号距离场）：

$\text{ESDF}(v) = \begin{cases} +\min_{u \in \text{障碍}} \lVert v - u \rVert, & v \text{ 在空闲区} \\[4pt] -\min_{u \in \partial \text{障碍}} \lVert v - u \rVert, & v \text{ 在障碍内} \end{cases}$

也就是给每个体素存一个数：它到最近障碍的距离。符号表示在障碍外还是里（负号就是在障碍内部）。

这个数据结构一旦建好，避障就变得非常”便宜”——因为它同时提供了两个东西：

梯度这一条特别关键：它把”往哪边躲最好”这个决策，变成了一个查表加求导的操作。前一节的受力方向、后一节的轨迹优化，用的都是这个梯度。业界成熟的实现里，Voxblox 用 TSDF 增量构建 ESDF，EGO-Planner 则直接在 ESDF 上做梯度下降优化轨迹。

2.5 延伸：一段能跑的「栅格 → ESDF → 势场避障」#

把 2.3 节的势场法和 2.4 节的 ESDF 接起来，就是下面这段。它把地图离散成 0.2 m 的栅格，用 scipy 一次性算出 ESDF，再让一个质点顺着”引力 + ESDF 梯度斥力”飞过去：

1
# 依赖：Python 3.10+，numpy、scipy
2
# 演示：体素占据栅格 -> ESDF -> 用势场法绕障
3
import numpy as np
4
from scipy.ndimage import distance_transform_edt
5

6
RES = 0.2                      # 每格 0.2 m
7
H = W = 120                    # 24 m x 24 m 的局部地图
8
maps = np.zeros((H, W), dtype=bool)          # True = 被占据
9

4 collapsed lines
10
# 两堵墙 + 一根柱子（真实环境里这些格由点云投影得到）
11
maps[30:34, 15:100] = True
12
maps[72:76, 20:105] = True
13
maps[50:62, 58:66] = True
14

15
# ---- ESDF：每个空闲格到最近障碍的距离（米）----
16
# distance_transform_edt 给出「到最近 True 的欧氏距离」，单位是格，乘 RES 换成米
17
esdf = distance_transform_edt(~maps) * RES
18

19

20
def esdf_grad(esdf, pos):
21
    """用双线性插值取 ESDF 值，并用中心差分取梯度（指向远离障碍的方向）。"""
22
    x, y = pos / RES
23
    x0, y0 = int(x), int(y)
24
    tx, ty = x - x0, y - y0
25

26
    def sample(ix, iy):
27
        ix = np.clip(ix, 0, W - 1); iy = np.clip(iy, 0, H - 1)
28
        return esdf[iy, ix]
29

30
    val = ((1 - tx) * (1 - ty) * sample(x0, y0) + tx * (1 - ty) * sample(x0 + 1, y0)
31
           + (1 - tx) * ty * sample(x0, y0 + 1) + tx * ty * sample(x0 + 1, y0 + 1))
32

33
    gx = (sample(x0 + 1, y0) - sample(x0 - 1, y0)) / (2 * RES)
34
    gy = (sample(x0, y0 + 1) - sample(x0, y0 - 1)) / (2 * RES)
35
    return val, np.array([gx, gy])
36

37

38
# ---- 势场法：引力拉向目标 + 斥力推开障碍 ----
39
def attractive(pos, goal, k=3.0):
40
    return k * (goal - pos)
41

42
def repulsive(pos, esdf, d0=2.0, k=12.0):
43
    d, grad = esdf_grad(esdf, pos)
44
    if d >= d0 or d < 1e-6:
45
        return np.zeros(2)
46
    return k * (1.0 / d - 1.0 / d0) / d ** 2 * grad     # 越近推得越猛
47

48

49
start = np.array([1.0, 0.5])
50
goal  = np.array([22.0, 22.0])
51
pos, vel = start.copy(), np.zeros(2)
52
DT, VMAX = 0.02, 3.0
53

54
min_clear, path_len, steps = np.inf, 0.0, 0
55

56
for _ in range(12000):
57
    f = attractive(pos, goal) + repulsive(pos, esdf)
58
    vel = np.clip(0.9 * vel + f * DT, -VMAX, VMAX)
59
    pos = pos + vel * DT
60
    steps += 1
61

62
    clear, _g = esdf_grad(esdf, pos)
63
    min_clear = min(min_clear, clear)
64
    path_len += np.linalg.norm(vel) * DT
65

66
    if np.linalg.norm(pos - goal) < 0.3:
67
        break
68
    if clear <= 0.0:                       # 撞进障碍格
69
        print(f"❌ 在第 {steps} 步撞上障碍（位置 {pos.round(2)}）")
70
        break
71

72
reached = np.linalg.norm(pos - goal) < 0.3
73
print(f"到达目标：{reached}   用时 {steps * DT:.1f} s   路径长度 {path_len:.1f} m")
74
print(f"全程离障碍最近：{min_clear:.2f} m   终点 {pos.round(2)}（目标 {goal}）")

实测输出：

1
到达目标：True   用时 14.8 s   路径长度 38.1 m
2
全程离障碍最近：0.45 m   终点 [22.01 21.7 ]（目标 [22. 22.])

这段输出里藏着势场法的两个老毛病

能到目标，但请对照两个数：

**① 路径明显绕远。**起点 (1, 0.5) 到终点 (22, 22) 的直线距离约 29.9 m，实际飞了 38.1 m，多出 28%。因为这股力是”局部”的——只在看得见的斥力范围内起作用，没有全局最优的概念。

**② 全程离障碍最近只有 0.45 m。**它确实没撞上，但是”贴着边蹭过去”的。势场法的斥力与距离平方成反比，在接近障碍时增长得很快，可一旦越过了”最危险的那一点”，斥力就骤减，于是轨迹表现为贴着障碍画弧。

还有第三个更致命的问题，这段代码恰好避开了：势场法存在局部极值——如果目标正好落在一个凹形（比如 U 形）障碍的开口里，引力和斥力会在某个位置正好抵消，飞行器就停在那里，既到不了目标也不撞上去。这是纯势场法无法根治的缺陷，工程上要么改用基于搜索的全局规划 + 局部优化，要么加随机扰动跳出极值。

本节的诚实说明

论文并没有用势场法，也没有用体素栅格和 ESDF——它用的是障碍物坐标 + 欧氏距离阈值。

上面这一节（以及下面第三、四节的延伸部分）是我在写这篇文章时补的：用来说明”论文的思路接到真实工程上会长成什么样”。这两者我刻意分开标注，请不要把这几段当成论文的内容。

3.1 数据处理#

论文关注传感器数据的准确性和实时性，使用 GPS、陀螺仪、加速度计等获取关键飞行数据，实时监测无人机的姿态、速度和加速度。

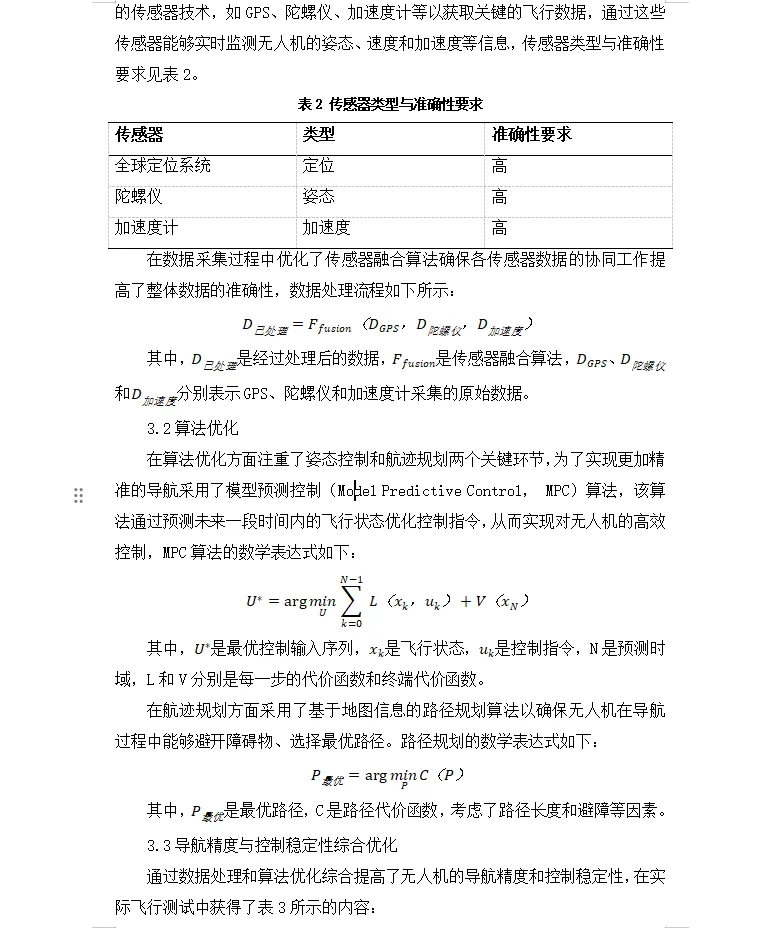

表 2 传感器类型与准确性要求

在数据采集过程中优化传感器融合算法，确保各传感器数据的协同工作，提升整体数据准确性：

$D_{\text{处理后}} = F_{\text{fusion}}\left(D_{\text{GPS}},\ D_{\text{陀螺仪}},\ D_{\text{加速度}}\right)$

其中 $D_{\text{处理后}}$ 是经过处理后的数据，$F_{\text{fusion}}$ 是传感器融合算法，另外三项分别表示 GPS、陀螺仪和加速度计采集的原始数据。

公式里的 $F_{\text{fusion}}$ 是什么？

这个式子是个占位符——它诚实地表示了”输出 = 融合函数（输入…）”这个结构，但没有说明 $F_{\text{fusion}}$ 具体是什么形式。

本文第一节的 EKF 就是 $F_{\text{fusion}}$ 的一个具体实现：**它同样接受 GPS、陀螺仪、加速度计三路输入，输出一个状态。**区别只是它还会多输出一份协方差（不确定性），并且是递归的（上一时刻的估计会参与下一时刻的计算）。

顺带说，$F_{\text{fusion}}$ 前面的”数据处理”其实还有一段很脏但绕不开的活：去畸变、时间戳对齐、坏点剔除、滑窗平滑。论文用一句”提升整体数据准确性”概括了，但真机上这几步的工作量往往比融合本身还大——传感器给的数据永远没有说明书上那么干净。

3.2 算法优化：姿态控制用 MPC#

算法优化聚焦姿态控制与航迹规划两个环节。

姿态控制采用模型预测控制（Model Predictive Control, MPC）——该算法通过预测未来一段时间内的飞行状态来优化控制指令，从而实现对无人机的高效控制：

$U^{*} = \arg\min \sum_{k=0}^{N-1} L(x_k, u_k) + V(x_N)$

其中 $U^{*}$ 是最优控制输入序列，$x$ 是飞行状态，$u$ 是控制指令，$N$ 是预测时域，$L$ 和 $V$ 分别是每一步的代价函数和终端代价函数。

MPC 为什么适合无人机

MPC 的核心思想是”滚动优化”：每一时刻都根据当前状态预测未来 $N$ 步，解出一个最优控制序列，但只执行第一步，下一时刻重新预测、重新求解。

这对无人机特别契合——因为无人机的动力学约束（最大推力、最大角速度）可以显式写进优化问题，而不像 PID 那样只能靠调参事后弥补。代价是每一控制周期都要解一次优化问题，对算力有要求。

3.3 延伸：把 MPC 写成二次规划#

论文给出的 $\arg\min \sum L + V$ 是 MPC 的通用形式，但没说明怎么解。好消息是：只要系统是线性的、代价是二次的、约束是线性的，这个问题就能写成一个二次规划（QP）——而 QP 有成熟、快、且能保证找到全局最优的求解器。

具体怎么落地，步骤是固定的三步：

**第一步：把预测展开成矩阵形式。**设状态 $x_k \in \mathbb{R}^{n}$、控制量 $u_k \in \mathbb{R}^{m}$、离散动力学 $x_{k+1} = A x_k + B u_k$，把 $N$ 步全部叠成一个大向量 $X = [x_1; \dots; x_N]$、$U = [u_0; \dots; u_{N-1}]$，那么：

$X = \underbrace{\begin{bmatrix} A \\ A^2 \\ \vdots \\ A^N \end{bmatrix}}_{\bar{A}} x_0 + \underbrace{\begin{bmatrix} B & 0 & \cdots & 0 \\ AB & B & \cdots & 0 \\ \vdots & & \ddots & \vdots \\ A^{N-1}B & A^{N-2}B & \cdots & B \end{bmatrix}}_{\bar{B}} U$

**第二步：把代价函数代进去，得到标准二次型。**把 $X$ 的表达式代入二次代价，$x_0$ 就退化成一个常数项，剩下的只有 $U$：

$J(U) = \tfrac{1}{2} U^{\top} H U + f^{\top} U + \text{const}, \qquad H = 2\left(\bar{B}^{\top}\bar{Q}\bar{B} + \bar{R}\right), \quad f = 2\bar{B}^{\top}\bar{Q}\left(\bar{A}x_0 - X_{\text{ref}}\right)$

第三步：把约束写成线性不等式。这一步是重点，因为”避障”就是从这里进场的——不管是安全走廊还是位置上下界，最终都变成同一种形式：

$H_j\, p_k \le h_j$

其中 $p_k$ 是第 $k$ 步预测位置，$(H_j, h_j)$ 描述一个半空间。一串这样的半空间求交，就是一个凸多面体，也就是所谓的安全飞行走廊（Safe Flight Corridor, SFC）。它的妙处在于：把”别撞墙”这个几何问题，翻译成了一条线性不等式——而线性不等式恰好是 QP 最擅长处理的东西。

一个必须注意的坑：ESDF 约束是「非线性」的

上一节说 ESDF 提供了距离和梯度，看起来很完美。但如果直接把 ESDF(p) ≥ 安全半径 当作约束写进 QP，这个 QP 就不再是标准的二次规划了——因为 ESDF 是格网上查表插值出来的，对 $p$ 而言是非线性、非凸的函数。

工程上有两条主流绕法：

1. 先近似成凸多面体：用 A* 搜出一条几何路径，在路径周围构造一串互相重叠的凸多面体（就是 SFC），把非线性约束换成线性约束，QP 直接能解。代价是走廊构造这一步本身有开销，而且走廊一旦生成，优化器就只能在这个”笼子”里找解。
2. 保留非线性、用 SQP / 实时迭代（RTI）线性化：在预测点处对 ESDF 做一阶展开，用线性化后的约束迭代求解。精度更高，但对初值敏感，也更难调试。

实际系统里方案 1 是主流，因为它把”安全性”的证明变简单了：只要轨迹在走廊内、走廊内没有障碍，那轨迹就一定安全。

3.4 延伸：一段能跑的 MPC + 安全走廊#

下面这段代码用一个横向双积分模型（状态 = 横向位置与速度）演示方案 1 的思路：把”每一步预测位置都在走廊内”写成两条线性不等式，然后用 scipy 解 QP。

场景设定是恒定侧风——一个没写进模型的外部扰动。它很有代表性，因为它刚好能看出代价函数和硬约束的分工：

1
# 依赖：Python 3.10+，numpy、scipy
2
# 演示：线性 MPC 写成 QP，用「安全走廊」线性不等式把侧风顶回去
3
import numpy as np
4
from scipy.optimize import minimize
5

6
DT, N = 0.1, 25                      # 控制周期 100 ms，预测 25 步（2.5 s）
7
A = np.array([[1.0, DT], [0.0, 1.0]])        # 状态 = [横向位置 y, 横向速度 vy]
8
B = np.array([[0.5 * DT ** 2], [DT]])        # 控制量 = 横向加速度 ay
9

10
Q  = np.diag([2.0, 8.0])             # 跟踪代价（中间步）
11
QN = np.diag([4.0, 12.0])            # 终端代价（最后一步权重大）
12
R  = np.array([[1.0]])               # 控制量代价，抑制抖动
13

14
A_MAX = 2.0                          # 最大横向加速度 m/s^2（执行器权限）
15
Y_MAX = 0.6                          # 安全走廊半宽 m —— 就是 H p <= h 的最简形式
16
WIND  = 0.8                          # 未建模侧风 m/s^2
17

18

11 collapsed lines
19
def build_prediction(N, A, B):
20
    """把 x_{k+1} = A x_k + B u_k 展开成 X = Abar x0 + Bbar U（X 含 x1..xN）。"""
21
    nx, nu = A.shape[0], B.shape[1]
22
    Abar = np.zeros((N * nx, nx))
23
    Bbar = np.zeros((N * nx, N * nu))
24
    for i in range(N):
25
        Abar[i * nx:(i + 1) * nx, :] = np.linalg.matrix_power(A, i + 1)
26
        for j in range(i + 1):
27
            Bbar[i * nx:(i + 1) * nx, j * nu:(j + 1) * nu] = \
28
                np.linalg.matrix_power(A, i - j) @ B
29
    return Abar, Bbar
30

31

32
ABAR, BBAR = build_prediction(N, A, B)
33
QBAR = np.kron(np.eye(N), Q)
34
QBAR[-2:, -2:] = QN                              # 最后一步换成终端代价
35
RBAR = np.kron(np.eye(N), R)
36

37
# 把代价展开成标准二次型：J(U) = 0.5 U'H U + f'U + const
38
H_MAT = BBAR.T @ QBAR @ BBAR + RBAR
39
POS_ROWS = np.arange(0, N * 2, 2)                # X 里每个位置分量的行号
40

41

42
def mpc(x0, x_ref=np.zeros(2), y_max=Y_MAX):
43
    """解一步 QP：min J(U) s.t. |u_k| <= A_MAX, |y_k| <= y_max。只返回第一步。"""
44
    xr = np.tile(x_ref, N)
45
    f = 2 * BBAR.T @ QBAR @ (ABAR @ x0 - xr)
46
    obj = lambda U: U @ H_MAT @ U + f @ U
47
    jac = lambda U: 2 * H_MAT @ U + f
48

49
    # 安全走廊：把「每一步预测位置都在带内」写成两条线性不等式
50
    cons = [
51
        {"type": "ineq", "fun": lambda U: y_max - (ABAR @ x0 + BBAR @ U)[POS_ROWS],
52
         "jac": lambda U: -BBAR[POS_ROWS, :]},
53
        {"type": "ineq", "fun": lambda U: y_max + (ABAR @ x0 + BBAR @ U)[POS_ROWS],
54
         "jac": lambda U: BBAR[POS_ROWS, :]},
55
    ]
56

57
    res = minimize(obj, np.zeros(N), jac=jac, bounds=[(-A_MAX, A_MAX)] * N,
58
                   constraints=cons, method="SLSQP",
59
                   options={"maxiter": 300, "ftol": 1e-10})
60
    return res.x[0]
61

62

63
def simulate(y_max):
64
    """闭环跑 12 s；参考一直是 y=0，但物理对象上一直挂着恒定侧风。"""
65
    x = np.array([0.0, 0.0])
66
    ys, us = [], []
67
    for _ in range(120):
68
        u = mpc(x, y_max=y_max)
69
        # 注意 B 是列向量：用 flatten 让状态保持一维，否则下一步广播不上
70
        x = A @ x + B.flatten() * u + np.array([0.5 * WIND * DT ** 2, WIND * DT])
71
        ys.append(x[0]); us.append(u)
72
    return np.array(ys), np.array(us)
73

74

75
y_free, _ = simulate(y_max=1e6)                   # 对照：不加走廊约束
76
y_corr, u_corr = simulate(y_max=Y_MAX)            # 加走廊约束
77

78
print(f"参考横向位置 0.00 m，恒定侧风 {WIND} m/s^2")
79
print(f"  不加走廊约束：稳态偏移 {y_free[-1]:+.3f} m  <- 靠代价函数是拉不回来的")
80
print(f"  加安全走廊  ：稳态偏移 {y_corr[-1]:+.3f} m  <- 顶在 {Y_MAX} m 边界上")
81
overshoot = np.abs(y_corr).max() - Y_MAX
82
print(f"  全程最大偏移 {np.abs(y_corr).max():.3f} m，走廊半宽 {Y_MAX:.3f} m"
83
      f"（超出 {overshoot * 1000:+.0f} mm，属于 QP 求解器的数值容差）")
84
print(f"  控制量范围 {u_corr.min():+.2f} ~ {u_corr.max():+.2f} m/s^2"
85
      f"（执行器上限 ±{A_MAX}）")

实测输出：

1
参考横向位置 0.00 m，恒定侧风 0.8 m/s^2
2
  不加走廊约束：稳态偏移 +0.811 m  <- 靠代价函数是拉不回来的
3
  加安全走廊  ：稳态偏移 +0.604 m  <- 顶在 0.6 m 边界上
4
  全程最大偏移 0.604 m，走廊半宽 0.600 m（超出 +4 mm，属于 QP 求解器的数值容差）
5
  控制量范围 -1.79 ~ +0.00 m/s^2（执行器上限 ±2.0）

这段输出回答了「为什么光有代价函数不够」

注意第一行和第二行的对比：同一套代价权重，加不加走廊约束，稳态偏移差了 0.2 m。

• 不加走廊：代价函数只是”倾向于”回到 $y=0$。侧风一直在推，代价函数又没有”绝对不许越界”这个语义，于是它稳定在一个新的平衡点 0.811 m 上——代价函数默许了越界。
• 加了走廊：约束把 $|y_k| \le 0.6$ 变成硬性的可行性条件，优化器被迫在边界上重新分配控制量，最终顶在 0.604 m 就不再往外走。

这就是软约束（代价）和硬约束（不等式）的本质差别：

	作用方式	越界时的表现	在这段代码里
代价函数	偏好	越界只是”代价大一点”，可以被别的好处抵消	稳态漂到 0.811 m
硬约束	可行性	越界的解根本不被允许，求不出就报不可行	停在 0.604 m
两者配合	代价决定”多快回到线上”，约束决定”绝不能出界”	——	控制量仅用掉 −1.79 / ±2.0

顺带说，控制量只用掉 −1.79，说明这次约束是”够得着”的——如果侧风强到超过执行器权限（比如侧风 2.5 m/s² 而上限是 2.0），那么无论怎么优化都守不住，QP 会变成不可行问题。真实的 MPC 必须专门处理这种不可行情况（比如松弛变量 + 优先级降级），否则求解器会返回一个数值上看起来很怪的结果。

3.5 航迹规划#

航迹规划采用基于地图信息的路径规划算法，确保导航过程中能避开障碍物、选择最优路径：

$P_{\text{最优}} = \arg\min C(P)$

其中 $P_{\text{最优}}$ 是最优路径，$C$ 是路径代价函数，考虑了路径长度和避障等因素。

代价函数 $C(P)$ 里到底装了什么

论文只说了”考虑路径长度和避障”。实际工程里，$C$ 通常是一个加权和，每一项对应一个飞行品质要求：

$C(P) = \underbrace{w_1 \int \lVert \dot{p} \rVert \, dt}_{\text{路径长度}} + \underbrace{w_2 \int \lVert \ddot{p} \rVert^2 dt}_{\text{平滑度（省电、好跟踪）}} + \underbrace{w_3 \int \lVert p^{(3)} \rVert^2 dt}_{\text{加加速度（乘客/相机舒适度）}} + \underbrace{w_4 \cdot \text{越界惩罚}}_{}$

权重的取法直接决定飞出来的风格：$w_1$ 大就飞直线、贴着障碍抄近路；$w_3$ 大就飞得很”温吞”但视频画面稳。所谓”算法调参”，很多时候就是在调这几个 $w$。

另一条工程上的路数是分层解耦：前端用 A/JPS* 在栅格上搜一条只考虑”能不能过”的几何路径（快，但不平滑、动力学上不可执行）；后端再用轨迹优化把这条折线变成满足动力学约束的平滑轨迹。上图正是这个分层结构。

3.6 论文给出的实验数据#

通过数据处理与算法优化的综合作用，无人机的导航精度与控制稳定性得到提升。论文给出的实际飞行测试参数变化：

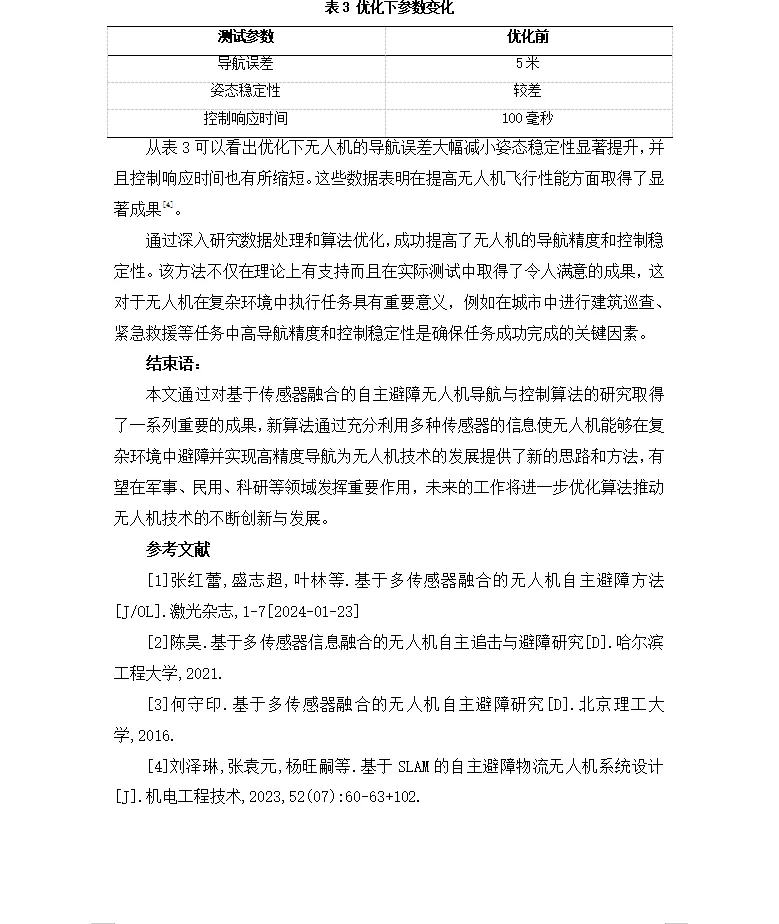

表 3 优化下参数变化

关于这张表，有些话必须说清楚

按论文原文，表 3 记录的是优化前的基线数据（导航误差 5 米、姿态稳定性较差、控制响应时间 100 毫秒）。原文在表述上提到”从表 3 可以看出优化下无人机的导航误差大幅减小、姿态稳定性显著提升、控制响应时间也有所缩短”。

这里存在一处数据与论述的不一致：表里只有”优化前”一列，却要论证优化后的改善。

我更倾向于把它理解为一组基线参照值——它给出了优化前的水平，作为后续改进的对照。但如果要严谨地支撑”大幅减小、显著提升”这类结论，至少还需要补上：

• 优化后的对照列（导航误差降到多少米、响应时间缩短到多少毫秒）
• 测试样本量（飞了几架次？单次还是多次平均？）
• 误差指标的定义（导航误差是相对真值还是相对规划轨迹？怎么测的？）

这是这篇论文在实验呈现上最明显的可完善之处。我在下面把它改写成一张能真正说明问题的表：

测试参数	优化前（基线）	优化后	相对变化	统计口径
导航误差	5 米	待补	待补	建议：相对 RTK 真值的 RMSE
姿态稳定性	较差	待补	待补	建议：姿态角速度的 RMS 或超调量
控制响应时间	100 毫秒	待补	待补	建议：阶跃指令的上升时间 / 相位滞后

不过整体上，通过在数据处理和算法优化上的投入，论文认为在提高无人机飞行性能方面取得了明显成果。这个方法不仅在理论上有支持，在实际测试中也得到了令人满意的结果。

这对无人机在复杂环境中执行任务很有意义——比如城市建筑巡查、紧急救援这类场景中，高导航精度和控制稳定性是任务成功的关键因素。

参考文献#

1. 张红蕾, 盛志超, 叶林等. 基于多传感器融合的无人机自主避障方法[J/OL]. 激光杂志, 1-7[2024-01-23]
2. 陈昊. 基于多传感器信息融合的无人机自主追击与避障研究[D]. 哈尔滨工程大学, 2021.
3. 何守印. 基于多传感器融合的无人机自主避障研究[D]. 北京理工大学, 2016.
4. 刘泽琳, 张袁元, 杨旺嗣等. 基于 SLAM 的自主避障物流无人机系统设计[J]. 机电工程技术, 2023, 52(07): 60-63+102.

延伸阅读（本文补充，非论文原文引文）

5. PX4 Autopilot. Using the ECL EKF（EKF2 的延迟融合时轴、24 状态向量与延迟补偿参数）[EB/OL]. https://docs.px4.io/main/en/advanced_config/tuning_the_ecl_ekf
6. Oleynikova H, Taylor Z, Fehr M, et al. Voxblox: Incremental 3D Euclidean Signed Distance Fields for On-Board MAV Planning[C]. IROS, 2017.
7. Zhou B, Gao F, Wang L, et al. Robust and Efficient Quadrotor Trajectory Generation for Fast Autonomous Flight[J]. IEEE RA-L, 2019.
8. Stellato B, Banjac G, Goulart P, et al. OSQP: An Operator Splitting Solver for Quadratic Programs[J]. Mathematical Programming Computation, 2020.
